подключение зеркальных элементов с обогревом.
Фотоотчет на тему Установка и подключение зеркальных элементов с обогревом. Нус, начнем.
Снимаем треугольник зеркала и обшивку двери. Откручиваем зеркало,крепиться оно 3 болтами и 1 саморезом.
Снимаем зеркало.Берем что нибудь плоское вроде отвертки.
Подцепляем зеркальный элемент с двух сторон и снимаем его.
Снимаем зеркало.Берем что нибудь плоское вроде отвертки.
Подцепляем зеркальный элемент с двух сторон и снимаем его.
Сам элемент держится на защелках.
Разбираем зеркало,открутив еще 3 болтика.
Начинаем протягивать провода.На конце,который выходит к элементу ставим клеммы.
Разбираем зеркало,открутив еще 3 болтика.
Начинаем протягивать провода.На конце,который выходит к элементу ставим клеммы.
Берем зеркальный элемент с обогревом,но,т.к. его края не закрыты пластиком как на штатном элементе,их надо защитить.Я взял 3М изоленту и тщательно по кругу заклеил ей торец по всему элементу.Получилось очень хорошо.Затем подключаем контакты к элементу.
Но т.к. его крепление защелок не совпадает со штатным элементом,мне пришлось его приклеить к основанию вот таким вот силиконовым клеем.
Намазываем клеем основание,устанавливаем элемент и оставлям его под небольшим весом на несколько часов.
Но т.к. его крепление защелок не совпадает со штатным элементом,мне пришлось его приклеить к основанию вот таким вот силиконовым клеем.
Намазываем клеем основание,устанавливаем элемент и оставлям его под небольшим весом на несколько часов.

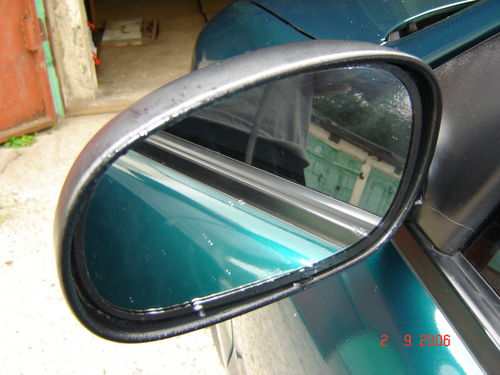

Я оставил приклеиваться на сутки.Схватилось намертво,но еще надо проверить как на машине держаться будет,там же вибрации.Вот пока что получилось,похоже на штатное.
Проводим провод из салона через дверь,и выводим его на улицу.А с внутренней стороны один конец провода сажаем на массу.
Подключаем провода и ставим зеркало на место.
То же самое делаем со вторым зеркалом.Затем,в жгуте проводов идущем под ковриком в салоне слева от водительского кресла находим провод,идущий на обогрев заднего стекла(он,как правило того же цвета,что и у заднего стекла на клеме) и подключаем «+» от зеркальных элементов к нему.
Обогрев зеркал включается вместе с обогревом заднего стекла при таком подключении.
Все готово,теперь проведем небольшие испытания.
Я взял обычный Мистер Мускул для мытья стекол с распылителем и брызнул на зеркало.Затем включил обогрев и засек время.
15 секунд
30 секунд
45 секунд
60 секунд
1 минута 15 секунд
1 минута 30 секунд

Все,зеркало сухое и работает.
Когда я проводил провода в двери,сделал заодно антикор вот таким вот балончиком
Проводим провод из салона через дверь,и выводим его на улицу.А с внутренней стороны один конец провода сажаем на массу.
Подключаем провода и ставим зеркало на место.
То же самое делаем со вторым зеркалом.Затем,в жгуте проводов идущем под ковриком в салоне слева от водительского кресла находим провод,идущий на обогрев заднего стекла(он,как правило того же цвета,что и у заднего стекла на клеме) и подключаем «+» от зеркальных элементов к нему.
Обогрев зеркал включается вместе с обогревом заднего стекла при таком подключении.
Все готово,теперь проведем небольшие испытания.
Я взял обычный Мистер Мускул для мытья стекол с распылителем и брызнул на зеркало.Затем включил обогрев и засек время.
15 секунд
30 секунд
45 секунд
60 секунд
1 минута 15 секунд
1 минута 30 секунд

Все,зеркало сухое и работает.
Когда я проводил провода в двери,сделал заодно антикор вот таким вот балончиком
Ну и заодно сделал шумоизоляцию передних дверей
