Замена лампы ближнего света на Chevrolet Lacetti

Замена лампы ближнего света на Chevrolet Lacetti

Лампы ближнего света и габаритных огней без риска все поломать можно заменять только со снятием фары. Это же требует и руководство по эксплуатации. Можно пробовать это сделать без демонтажа фары, но вряд ли получится, даже крышку ее отсека снять тяжело.

Замена лампы ближнего света
Для демонтажа каждой фары необходимо открутить два болта и одну гайку — все они имеют размер «на 10». Для откручивания гайки удобней всего использовать торцевой ключ. Болты крепят фару к верхней половинке рамки радиатора и легко доступны ( фото 1). Гайка «спрятана» со стороны моторного отсека и находится между фарой и радиатором, прикрытая жгутом проводов (фото 2).

Замена лампы ближнего света
После откручивания крепежа аккуратно приподнимаем фару вверх и потягивая ее наружу и всторону крыла вытягиваем из рамки радиатора шпильку, которая крепилась гайкой. После этогоаккуратно вынимаем фару из проема на 10…15 см — ведь от нее надо отсоединить жгуты проводов! Жгутов два — один идет к указателю поворота ( находится возле внутреннего по отношению к кузову угла фары) и второй питает все остальные элементы фары (находится примерно по середине корпуса фары в самом низу, прикрытый выступающим из фары корпусом корректора). Лучше всегоне отсоединять колодку от указателя поворота, а вытащить ее вместе с лампой — надо повернуть патрон лампы серого цвета на 45 градусов против часовой стрелки. Для снятия разъема основногожгута надо надавить на его верхнюю часть — там находится защелка — и нежно потянуть его вдольоси разъема. Расположение этих разъемов хорошо видно на снятом корпусе фары (фото 3, поз. 1, 3).
Замена лампы ближнего света
На фото 3 так же обозначены: 2 — крышка секции дальнего света, 4 — крышка секции ближнего света и габаритных огней.

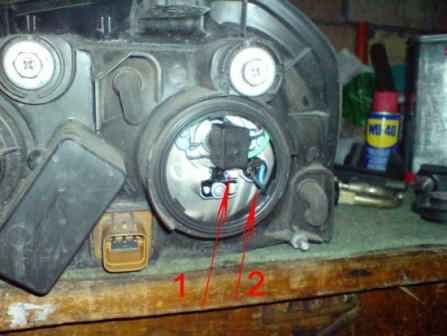

На фото 4 снята крышка секции ближнего света: 1 — колодка лампы ближнего света; 2 — патрон лампы габаритного огня. Лампа габаритного огня без цоколя и вставляется в корпус фары вместе с патроном как клипса.
Замена лампы ближнего света
Важно! Конструкция рассеивателя фары ближнего света допускает неправильную установку лампы!Лампа должна быть обязательно установлена усиком вверх (фото 5)! В противном случае она будет светить в глаза встречным водителям — влево и вверх. И тогда процедуру замены лампы придетсяповторять полностью!
Сборка производится в обратном порядке. Советую выполнить все операции вплоть до установки фары обратно в проем, но не закручивать крепления, а сначала убедиться, что все работает как положено.

Замена лампы ближнего света
