Установка защитной решетки в бампер

Исходные данные: дыра в бампере с голым радиатором.

Решетка черная 1 штукВ последнее время стали спрашивать где продают сетку. Отвечаю всем:Сетка продается там, где продают всякие тюнинговые примочки к машинам,на рынках автозапчастей, они уже как правило нарезаны в размер,что указан у меня. Я брал на рынке на Симферопольском шоссе, около Подольска.Бывают с разными размерами ячейки и разных цветов, в том числе серебристая.

Эстакада 🙂

На эстакаде     Внутри бампера. Очень удобные пистоны как окажется в дальнейшем

Противотуманка и наверху видно нечто вроде пенопласта, заполняющего бампер

Отлично сюда (между усилителем, кстати тоже композитным, и пенопластом)и будем засовывать решетку

Внутри бампера вид сбокуПо низу идет кромка защиты картера — Шериф, также видно ее буксировочную петлюФотоаппатартом тут особо и не поснимаешь 🙂

Картонный шаблон     Но для Вас у меня уже есть готовые размеры.Размеры получены по итогам примерок и подрезокЕсли у Вас что-то не подойдет, я не виноват 🙂 Но вроде как все точно. РазмерыТо, что размеры вышли не симметричными, это объясняется просто: Я брал картонкуВ ней вырезал по месту вырезы, потом вставлял, подрезал расширял, потом простоПеренес на металл, получившееся, Тоесть вырезы шире чем нужно, но это не важно. Измерения провел просто получившиеся по факту.

А вот так надо разметить дырочки…

Для штатных пистонов

Инсталляция 1

Инсталляция 2

Инсталляция 3     Дополнительный крепеж.Я использовал проволоку из нержавейки, в принципе подойдут инейлоновые стяжки.

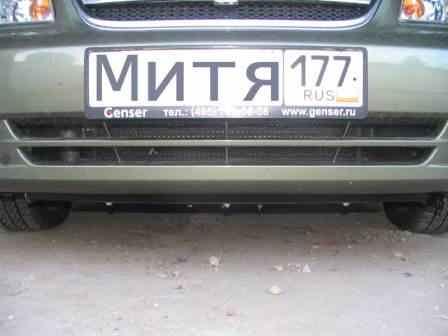

Вид спереди

Вид чуть дальше

Вид совсем далеко 🙂 уже и не видно совсем

Решил поглядеть сколько времени заняла установка, по исходным фоткам получилось, что первая фотка, где изображена сетка у дерева выполнена в 15.26 а последняя, где сфоткана машина с сеткой в 17.26. Тоесть абсолютно точно два часа :)) в это время входят все подготовительные операции, создание эстакады, вырез шаблона и прочее. Конкретно эта фотка, сделана в другой день и в другом месте.Сетка не нарушает гармонии и не заметна. Что и хотелось, кто хочет выделиться, покупайте серебристую сеть.Крепеж сетки снизу не делал, поскольку сетка зажата по всей длине, и как результатприняла форму дуги, то у нее появилась жесткость. Если бы у меня была короткая отвертка, тоМожно выкрутить нижние саморезы крепления противотуманок и закрепить ими, там все как раз подходитдля этого, но отвертки не оказалось 🙂 В общем при поездке шума, стука не слышно, значит все хорошо
