Начнем Снятие штатной магнитолы .

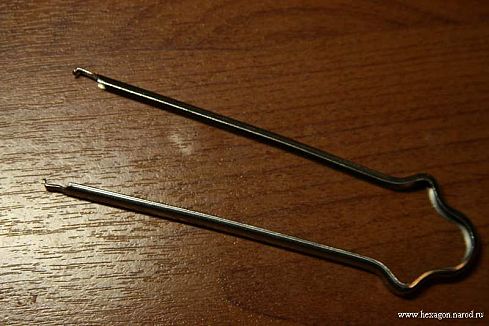

Берем крестовою отвертку и что нибудь тонкое чем можно зацепить
изнурти край пластиковой накладки которая окружает магнитолу. Напримет пинцетик.
Акуратненько просовываем пинцет под пластиковую накладку в районе показанному
стрелкой. И зацепив внутреннюю часть облицовки тащим на себя.
Снятие штатной магнитолы
Панель крепится на 4 зажимах.
Откручиваем 4 винта отверткой.
Акуратно вынимаем магнитолу.
Для отключения разъемов тянем вверх синенькие стопорки и нажав
на освободившийся лепесток вынимаем разьем из магнитолы.
Антену просто тянем из гнезда. Довольно туго сидит. Все дело сделано!
Процес «Снятие штатной магнитолы» завершен.
]]>Related posts:
]]>Прежде всего нам необходимы 2 детали
Рамочку и салазки для магнитолы.
1. Номер 10 салазки которые нам нужны.
2.Примерно так они выглядят
Снимаем нижний карман и в итоги мы можем установить двухдиновую магнитолу. Вот как это выглядит без кармашка.
3. Пластиковая накладка с кодом 96652344 нужна для скрытия зазоров.
Здесь видим штатную накладку и зазоры и размером нормальной магнитолы
Вид магнитолы с накладкой 96652344
Штатная магнитола имеет свой размер и накладку и тут нам пригодится накладка 96652344
4.Имеем салазки и накладку, беремся за антенну она тоже нестандартная. Ноэто не беда, нужно только заменить деталь № 7
Покумаем в електро магазине антенный удлинитель, хватит и пол метра.
5. Что ж приступим к инсталляции магнитолы. Купите разъем ИСО чтоб родные провода не резать. Первым делом займемся антенной.
Прежде всего бардачок снимаем, в углу возле моторчика есть разъем, его разъединяем.
В разъем № 1 вставляем антенный удлинитель и тянем его до места где расположена магнитола, разъем №2 вообще не нужен.
На фото ниже мы видим 2 разъема тот который слева,старый наш , а который справа — разъем нашого удлиннителя.
6. Врезаемся в штатную електропроводку.
Поэтому я и рекомендовал Вам приобрести разъем ИСО тринадцать малюсеньких штучек чтобы врезаться в електропроводку.
На фотографии сверху разъем ИСО, а снизу старый разъем от магнитолы. Теперь можно очень легко поставить
и старую магнитолу, или любую другую из продающихся без каких либо переделок.
На разъеме, помечено за что каждый провод отвечает. А на шевролетовской магнитоле подписано какие провода и где они находятся. Берем разъем ИСО и соединяем все согласно подписям. Левый передний+ (Left front +) соединяем с таким же проводом на разъеме Земля (Ground) так же к земле итд. Вроде все просто. Не подсоединил оранжевый провод на ИСО (Световая индикация), так как не нашел его в штатной проводке, вернее не был уверен какой из них мне нужен. После подключения разъема ИСО и выведении антены, подключайте все к магнитоле, и инсталируем назад.
Еу вот как бы все, магнитола установлена.
Спасибо за внимание!!!
]]>
