Ремонт рулевой рейки

Как  избавится от грохота рейки Авео т250 ( Ремонт рулевой рейки ).

Проехала моя авешка 57 тыс и начался стук рейки. Поехал я в СТО, где меня утешили на  2000 гривен и выше. Культурно отказавшись от их  услуг, я решил сам взятся за дело.
В работе нам пригодится домкрат, две подставки под машину, сьемник шаровых и рулевых, тиски, набор головок и рожково — накидных ключей, разводной ключ до «больших размеров», ключ на 36 специально обточенный (на фото он есть), ключ на 22 под внутренний шестгранник, второпластовая  втулка (не понадобилась, обьясню почему).

Ремонт рулевой рейки

 Для тех кто боится лезть и вымазать руки — дальше можно не читать.

Ремонт рулевой рейки начнем из слива масла (жидкость) ГУР. Все сливают по разному.. я просто открутил трубку из рейки и крутя руль выдавил все в яму в гараже)
Выкручиваем из рейки только две трубки у которых гайка под ключ на 18, на фото видно:

Ремонт рулевой рейки

Далее откручиваем шаровые и рулевые наконечники.. У всех ключ на 19. Сьемником как на первой фото выдавливаем их всех четверо из их кулаков. Выдавили.
Далее лезем в салон и откручиваем карданчик от руля к рейке, головка на 12:

Ремонт рулевой рейки

Поднимаем «морду» ставя её на подставки. Я подставки варил сам и доверяю им больше чем домкрату. Под домкрат лезть не советую.

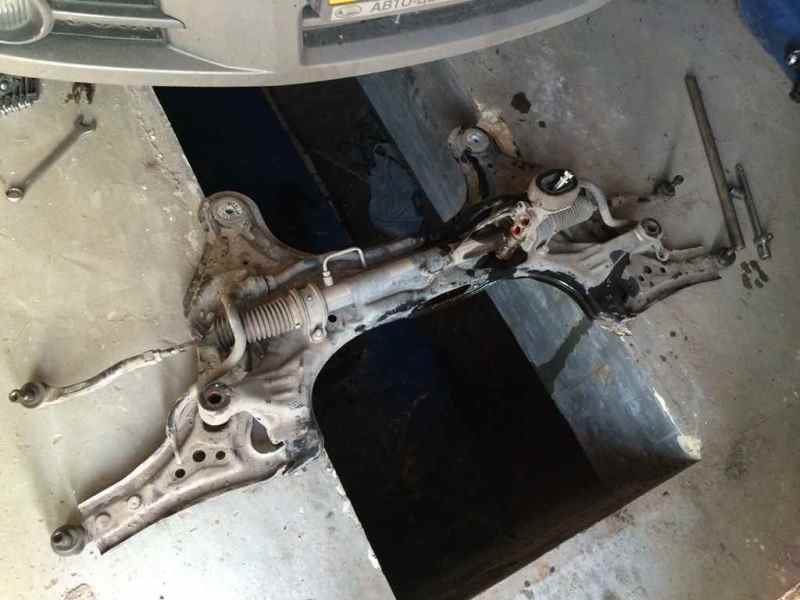

Опять идем в яму, ищем места крепления подрамника к кузову, 2 болта и две гайки на 22. Откручиваем подрамник и аккуратно опускаем с рейкой с рычагами на землю. Я думал без подрамника снять рейку, но мучаться, да и потом между подрамником и выхлопом она бы не пролезла.

Ремонт рулевой рейки

Я как бы попутно заменил оба рулевых и один шаровый наконечник. Витки резьбы на рулевых сфоткал и новые накрутил примерно так же, чтоб доехать до «схождения» не с торчащими в разные стороны колесами. Откручиваем два хомута кот держат рейку на подрамнике и нам нужно выкрутить правый рулевой рычаг с рейки. Глупо удерживать рейку за корпус и с не реальным усилием пытаться открутить рычаг. Представьте, это вы с таким то усилием пытаетесь провернуть вал с зубцами в рейке. Я поступил иначе. Я зажал в тиски шарнир левой противоположной рулевой тяги, зажал с умом, чтоб не пережать, вымостил рейку на путейской подкладке и спокойно без вреда зубчатой паре скрутил шарнир или тягу или как вам удобней ее назвать.

Ремонт рулевой рейки

Дальше нам надо выкрутить алюминиевую гайку с правой стороны рейки, в которой и стоит нам нужная втулка. Для этого я зажал уже в тиски дюралевую часть, на которую хомут одевается которым рейка крепится к подрамнику. Откручиваем.

Ремонт рулевой рейки

Внутри видим втулку с наклонной прорезью. Она то нам и нужна. У меня гайка с этой втулкой свободно болталась на валу, как я и понял — износ. Здесь на форуме, я купил второпластовую втулку, продавец которой уверял, что у нее размер заводской. Нет. Это не так. Она явно толще и когда я ее поставил в гайку, то внутренний размер стал на 2 мм меньше чем диаметр вала. В этой ветке есть инструкция, кто то описывал, есть чертеж, что надо растачивать гайку на 2 мм. Станка у меня нет, втулка не подошла. Да и на фотке видно что у нее тело толще

Ремонт рулевой рейки

Что я сделал. Я взял родную пластиковую втулку и снаружи обезжирив, наклеил алюминиевую липкую фольгу. Толщины не знаю, на ощупь как в шоколадке. Фольга в рулоне.

Ремонт рулевой рейки

Ставлю втулку обратно в гайку, пробую одеть на вал — довольно плотно и без люфта садится. Закрутил назад с втулкой. Можно собирать все назад, трубки вкручивать, заливать жидкость ГУР. По поводу регулировки сухаря, я в начале писал про два ключа, один на 22 для внутреннего шестигранника, второй рожковый на 36. Второго у меня не было — расточил обычный сто летний ключ на 30 и оставил тонкие рожки и сделал короткую ручку. Это для того, чтоб можно было регулировать когда уже рейка стоит на машине.. ну вдруг перетянете.. Обычным ключем не точеным — просто не подлезть к рейке если уже стоит на машине. Ключем на 36 крутим контрогайку, а ключем на 22 (внутренним) проворачиваем пробку миллиметров на 10 по часовой если смотреть в пробку.  И контрогаем на 36. Вот на фото понятнее что крутить. У меня с завода были метки на контрогайке и на пробке:

Ремонт рулевой рейки

Все собираем, проверяем гайки болты, прикручиваем колеса, заливаем жидкость ГУР. У меня ушло почти 1 литр. ЗАлил Comma. Не забываем на сто сделать схождение. Для этого надо уже оснастка серьезнее.
Затраты:
1) второпластова втулка -50 гривен (не понадобилась),
2) съемник шаровых — 120 гривен. (можно взять у соседа по гаражу, я купил — не люблю просить)
3) жидкость ГУР Comma  80 гривен.
перчатки WD40 не считаю..
итог 250 гривен. отнять 50 на втулку — получаем 200грн. Ну как бы сэкономил) Критика приветствуется)
